Καλύμματα φρεατίων τύπου BV-shallow & BVE-shallow, στεγανά.

Τύπος BV-shallow από γαλβανισμένη λαμαρίνα, στεγανό κάλυμμα
Το πλαίσιο και το κάλυμμα είναι από λαμαρίνα 2 mm, ψυχρής έλασης γαλβανισμένης εν θερμώ. Έχει συνολικό ύψος εγκατάστασης 5 cm. Μπορεί να τοποθετηθεί μέσα στο τσιμεντοκονίαμα. Είναι σχεδόν αόρατο , όταν είναι τοποθετημένο. Διαθέτει οπλισμό σκυροδέρματος και στεγανοποιητική τσιμούχα. Χρησιμοποιείται σε εξωτερικούς και εσωτερικούς χώρους για διέλευση πεζών.

Τύπος BVΕ-shallow από ανοξείδωτο χάλυβα, στεγανό κάλυμμα
Κατασκευασμένο από ανοξείδωτο χάλυβα 304 με κατεργασία επαναφοράς μετά την κατασκευή. Έχει τα ίδια χαρακτηριστικά με το κάλλυμα BV-shallow.
Και οι δύο τύποι διαθέτουν σύστημα κλειδιών για το εύκολο άνοιγμα τους, σε περίπτωση που τα καλύμματα έχουν κολλήσει.
Φορτίο αντοχής: Για διέλευση πεζών.

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGODECK

1.  Αδειάστε το δοχείο συλλογής λίπους, το οποίο βρίσκεται δίπλα στη μονάδα, μια φορά την ημέρα (ή πιο συχνά, εάν χρειάζεται). Ο λιποσυλλέκτης Grease Guardian διαχωρίζει πολύ καλά τα λίπη και έλαια από το νερό, ώστε αυτά να μπορούν να ανακυκλωθούν, Λίπη και έλαια από εστιατόρια και χώρους επεξεργασίας τροφίμων μπορούν να μεταπωληθούν, ή να δοθούν για ανακύκλωση. Το δοχείο συλλογής λίπους πρέπει να πλένεται τακτικά.

2.  Το εσωτερικό καλάθι συλλογής στερεών πρέπει να αδειάζεται στα σκουπίδια. Μετά την εκκένωση, το καλάθι πρέπει να πλυθεί εσωτερικά και εξωτερικά.

1.  Αφαιρέστε το καπάκι και ελέγξτε το αυλάκι, τους καθαριστήρες και τον μαύρο ελαστικό σωλήνα εξόδου του λίπους, για τυχόν στερεά. Σκουπίστε καλά και βεβαιωθείτε ότι οι καθαριστήρες είναι στερεωμένοι σωστά.

2.  Βεβαιωθείτε ότι ο χρονοδιακόπτης έχει προγραμματιστεί και λειτουργεί κανονικά.

3.  Ελέγξτε το πάχος του στρώματος λίπους που έχει μαζευτεί στην κορυφή. Αν το πάχος του στρώματος του λίπους είναι περισσότερο από 65 mm, αυτό σημαίνει ότι πρέπει να αυξήσετε την διάρκεια λειτουργίας (αύξηση 30 λεπτά για κάθε 2.5 εκ. Στρώματος λίπους που παραμένει μετά την λειτουργία).

4.  Το εσωτερικό καλάθι συλλογής στερεών του λιποσυλλέκτη, είναι σχεδιασμένο να κρατά τα τραχιά στερεά υπολείμματα από το νερό. Μετά από ορισμένο χρονικό διάστημα, στον πάτο της μονάδας, μπορεί να δημιουργηθεί ένα στρώμα από πολύ λεπτά ιζήματα που κατακάθονται. Γι' αυτό είναι απαραίτητο να βγάζουμε το καπάκι και να καθαρίζουμε τον πάτο, ξεπλένοντάς τον ταυτόχρονα με καθαρό νερό. Επίσης μπορεί να καταστεί αναγκαίο το άδειασμα και ο πλήρης καθαρισμός της μονάδας με ένα υγρό πανί.

Ελέγξτε τους καθαριστήρες και την τσιμούχα στον σωλήνα εισροής και αντικαταστήστε εάν έχουν καταστραφεί.

Λιποσυλλλέκτης Grease Guardian

Αυτόματος λιποσυλλέκτης Grease Guardian - Οδηγίες εγκατάστασης (γενικές)

Γεμίστε την μονάδα με νερό πριν την έναρξη λειτουργίας

Οι λιποσυλλέκτες Grease Guardian, εξοπλισμένοι με μια αντίσταση, πρέπει να γεμίσουν με νερό πριν συνδεθούν με το ρεύμα. Σε αντίθετη περίπτωση η αντίσταση θα καταστραφεί. Όλοι οι θερμοστάτες είναι εργοστασιακά ρυθμισμένοι στους 55 oC και θα επαναπρογραμματιστούν μόνο μετά από συννενόηση με τον προμηθευτή/αντιπρόσωπο. Οι κατεστραμμένες αντιστάσεις δεν καλύπτονται από την εγγύηση.

Να μην χρησιμοποιούνται μαζί με σκουπιδοφάγους

Ζημιές που προκαλούνται λόγω κακής εγκατάστασης, χωρίς το καλάθι συλλογής ή λογω σύνδεσης με σκουπιδοφάγο, δεν καλύπτονται από την εγγύηση.

Για να υπάρχει εύκολη πρόσβαση στη μονάδα, για την συντήρηση, ο λιποσυλλέκτης Grease Guardian, πρέπει να τοποθετείται με το μοτέρ και το δοχείο συλλογής προς τα έξω.

Αυτόματος λιποσυλλέκτης Grease Guardian

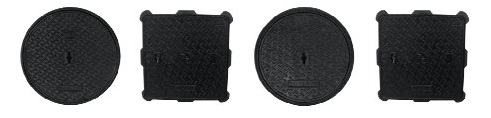

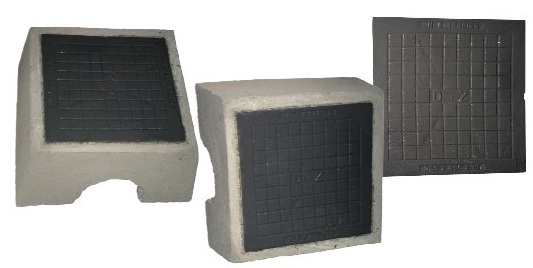

Φρεάτια υδρομετρητών με μαντεμένιο κάλυμμα φρεατίου κλάσεως Α 15 & Β 125

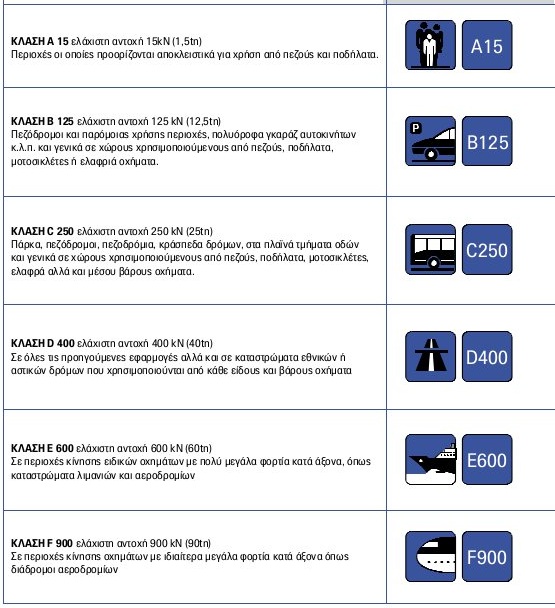

Πίνακας κλάσεων φορτίου αντοχής καλυμμάτων


Η επιλογή της κατάλληλης κλάσης είναι αποκλειστική ευθύνη του σχεδιαστή του έργου. Μπορεί να συμβουλευτεί τις ενδείξεις καταλληλότητας της ευρωπαϊκής προδιαγραφής ΕΝ 12.
ΧΥΤΟΣΙΔΗΡΑ ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ

Τύπος BVA comfort, στεγανό προγεμισμένο κάλυμμα
Το κάλυμμα και το πλαίσιο είναι από εξελασμένο αλουμίνιο. Η βάση του καλύμματος είναι από αλουμίνιο και στο ίδιο επίπεδο με τον μεντεσέ. Ανυψώνεται από τον μεντεσέ μειώνοντας έτσι σημαντικά την απαιτούμενη δύναμη που χρειάζεται. Διαθέτει βραχίονα ασφάλισης του καλύμματος, όταν αυτό βρίσκεται σε ανοικτή θέση. Είναι σημαντικά πιο ελαφρύ σε σύγκριση με τα συνηθισμένα καλύμματα, λόγω του προγεμίσματος με ελαφρομπετόν που διθέτει. Έχει προβλεφτεί εσοχή 20 mm, για την τοποθέτηση πλακών ή πλακιδίων. οι σταθερές γωνιακές ενώσεις εξασφαλίζουν σταθερότητα και διευκολύνουν την τοποθέτηση πλακών. Συνοδεύονται από σετ κλειδιών με οδηγίες εγκατάστασης για εύκολη αποκόλληση. Είναι στεγανά καλύμματα σε μεγάλο βαθμό και χρησιμοποιούνται σε εσωτερικούς χώρους όπου είναι επιθυμιτό το άνοιγμα από ένα μόνο άτομο. Σε ακραίες καιρικές συνθήκες (πλυμμύρα) ενδέχεται να μην διατηηθεί πλήρως η στεγανότητα του καλύμματος.
Φορτίο αντόχής: για διέλευση πεζών

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGODECK

Καλύμματα φρεατίων τύπου BVA light από αλουμίνιο, στεγανά, προγεμισμένα καλύμματα

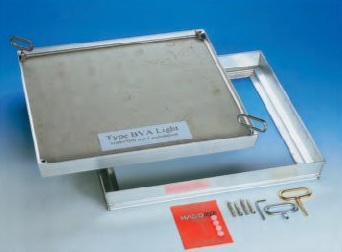

Τύπος BVA light, στεγανό, προγεμισμένο κάλυμμα
Το πλαίσο και το κάλυμμα είναι από εξελασμένο αλουμίνιο, η βάση του καλύμματος από αλουμίνιο και τα γωνιακά σημεία ανύψωσης από χυτοπρεσσαριστό αλουμίνιο. Έχει ενίσχυση από χαλύβδινο πλέγμα και στεγανοποιητική τσιμούχα. Είναι σημαντικά πιο ελαφρύ σε σύγκριση με τα συνηθισμένα καλύμματα, λόγω του προγεμίσματος με ελαφρομπετόν που διθέτει. Μπορεί να ανοίξει από 1 άτομο χωρίς ιδιαίτερη προσπάθεια. Έχει προβλεφθεί εσοχή 20 mm για την τοποθέτηση πλακιδίων ή πλακων. Είναι στεγανό κάλυμμα υψηλής ποιότητας και διαθέτει σετ κλειδιών ανοίγματος, με οδηγίες εγκατάστασης. Χρησιμοποιήται σε εσωτερικούς χώρους των κτηρίων όπου περνούν πεζοί. Η τόποθέτηση γίνεται σύμφωνα με τις οδηγίες και δίνεται ιδιαίτερη προσοχή στην στεγανοποίηση του εξωτερικού πλαισίου.
Φορτίο αντόχής: για διέλευση πεζών

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGOTECK

Τύπος BVE - στεγανό κάλυμμα
Το πλαίσιο και το κάλυμμα είναι από ανοξείδωτο χάλυβα, ποιότητας 304 ψυχρής έλασης, με κατεργασία επαναφοράς μετά την συγκόλληση. Πλήρως στεγανό κάλυμμα που διαθέτει οπλισμό από σκυρόδερμα και στεγανοποιητική τσιμούχα από EPDM. Είναι ανθεκτικό ακόμα και στα πιο διαβρωτικά περιβάλλοντα. Ο κωνοειδής σχεδιασμός του επιτρέπει το εύκολο άνοιγμα. Διατίθεται μαζί με το κάλυμμα και σετ κλειδιών για την εύκολη απελευθέρωση του. Βρίσκει εφαρμογή σε εσωτερικούς ή εξωτερικούς χώρους, όταν απαιτούνται πολύ υψηλές προδιαγραφές. Μετά την τοποθέτηση, η ορατή επιφάνεια του είναι 2 mm. Χρησιμοποιούνται για χώρους επεξεργασίας τροφίμων, γαλακτοκομεία, βιομηχανίες τροφίμων και νοσοκομεία όπου για λόγους υγιεινής, προτιμήται ο ανοξείδωτος χάλυβας. Θέλει ιδιαίτερη προσοχή στην στεγανοποίηση του εξωτερικού πλασίου και τοποθετείται σύμφωνα με τις οδηγίες εγκατάστασης που παρέχουμε.
Φορτίο δοκιμής: 125 kN (EN 124)

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGOTECK

Καλύμματα φρεατίων τύπου ΒVA alu από αλουμίνιο,  στεγανό κάλυμμα

Τύπος BVA alu - στεγανό κάλυμμα
Το πλαίσιο και το κάλυμμα είναι από εξελασμένο αλουμίνιο. Η βάση του καλύμματος είναι από αλουμίνιο και οι γωνιακές ενώσεις ανύψωσης, είναι από χυτοπρεσαριστό αλουμίνιο. Διαθέτει στεγανοποιητική τσιμούχα από EPDM και οπλισμό από σκυρόδερμα. Η ορατή επιφάνεια του καλύμματος είναι μόλις 5mm και είναι εξαιρετικά ανθεκτικό στην διάβρωση. Έχει ελεγμένη στεγανότητα (πάνω και κάτω) σε στήλη νερού 1000mm. Η χύτευση ακριβείας των γωνιών, διευκολύνουν την τοποθέτηση πλακιδίων. Μαζί με το κάλυμμα διατίθεται και ένα σετ κλειδιών ανοίγματος με οδηγίες εγκατάστασης. Προορίζεται για χρήση με υλικά τελικής επιφάνειας δαπέδων, υψηλών προδιαγραφών. Βρίσκουν εφαρμογή σε εσωτερικούς χώρους με επιφάνειες υψηλού επιπέδου. Κατάλληλο για χρήση με κεραμικά πλακίδια, μάρμαρο, μωσαϊκό και μοκέτες. Τοποθετούνται με βάση τις οδηγίες εγκατάστασης (παρέχονται) με ιδιαίτερη προσοχή στην στεγανοποίηση του εξωτερικου πλαισίου.
Φορτίο δοκιμής: 125 kN (EN 124).

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGODECK

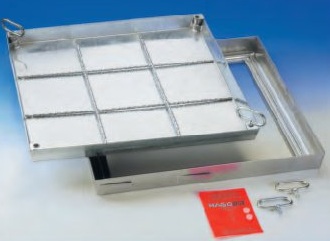

Τύπος B - μη στεγανό κάλυμμα
Το πλαίσο και το κάλυμμα είναι κατασκευασμένα από γαλβανισμένη εν θερμώ λαμαρίνα, πάχους 2mm. Ο κωνοειδής σχεδιασμός του διευκολύνει το άνοιγμα του φρεατίου.  Διαθέτει οπλισμό από σκυρόδερμα και όταν είναι τοποθετημένο είναι σχεδόν αόρατο. Μαζί με το κάλυμμα διατίθεται και ένα σετ κλειδιών ανοίγματος με οδηγίες εγκατάστασης. Βρίσκει εφαρμογές σε εσωτερικούς χώρους, πάνω από στεγανά φρεάτια επιθεώρησης ή όποιες άλλες εγκαταστάσεις δεν χρειάζονται στεγανό κάλυμμα. Πρέπει να τοποθετείται μόνο όταν δεν απαιτείται στεγανότητα και πάντα σύμφωνα με τις οδηγίες εγκατάστασης που παρέχουμε.
Φορτίο δοκιμής: 125 kN (EN 124)

Τύπος BV - στεγανό κάλυμμα
Το πλαίσο και το κάλυμμα είναι κατασκευασμένα από γαλβανισμένη εν θερμώ λαμαρίνα, πάχους 2mm. Ο κωνοειδής σχεδιασμός του διευκολύνει το άνοιγμα του φρεατίου. Διαθέτει στεγανοποιητική τσιμούχα από EPDM και οπλισμό από σκυρόδερμα. Μαζί με το κάλυμμα διατίθεται και ένα σετ κλειδιών ανοίγματος με οδηγίες εγκατάστασης. Με μια απλή περιστροφή του κλειδιού, απελευθερώνονται τα καλύμματα που έχουν κολλήσει. Βρίσκει εφαρμογές σε εσωτερικούς χώρους ή εξωτερικούς χώρους, όπου απαιτούνται στεγανά καλύμματα. Πρέπει να δοθεί προσοχή στην στεγανοποίηση του εξωτερικού πλαισίου,  με το περιβάλλον δάπεδο.
Φορτίο δοκιμής: 125 kN (EN 124)

ΚΑΛΥΜΜΑΤΑ ΦΡΕΑΤΙΩΝ HAGODECK

Στην συσκευασία του λιποσυλλέκτη παράχονται ελαστικοί σύνδεσμοι, οι οποίοι συνδέονται με σωλήνα 50 mm, με τα ειδικά μεταλικά κλιπς. Οι Greece Guardian πρέπει να τοποθετούνται με τον πίνακα ελέγχου, τον σωλήνα εξόδου του λίπους και το δοχείο συλλογής απέναντι από τον χρήστη. Η είσοδος και η έξοδος, οι οποίες είναι σημειωμένες σε κάθε μονάδα, την προσανατολίζουν και καθορίζουν την φορά. Κατα την παραγγελία πρέπει να καθορίζεται την φορά της ροής της μονάδας, στον προμηθευτή σας. Η φορά καθορίζεται κοιτάζοντας την μονάδα από την πρευρά του πίνακα ελέγχου. Μπορεί να τοποθετειθεί με δεξιά και αριστερή φορά.

Σύνδεση σωληνώσεων
Στην περίπτωση που ο σωλήνας του νεροχύτη σας είναι 38-40 mm, μπορεί να χρειαστεί μια συστολή PVC για την σύνδεση του λιποσυλλέκτη. Ο σωλήνας πρέπει να έχει κλίση 2° με 3°, προς την είσοδο του λιποσυλλέκτη.

Έξοδος καθαρού νερού
Οι σωλήνες εξόδου πρέπει να έχουν διάμετρο τουλάχιστον 2'' (50mm), για να επιτυγχάνεται καλύτερη ροή.Επίσης θα πρέπει να τοποθετούνται με κλίση 2°-3° από την μονάδα. Η έξοδος των σωληνώσεων μετά τον λιποσυλλέκτη, πρέπει να βρίσκονται σε χαμηλότερο επίπεδο από την έξοδο της μονάδας. Δεν είναι απαραίτητη η εγκατάσταση σιφωνιού, αφού η μονάδα διαθέτει το δικό της σιφώνι. Αφού ολοκληρωθεί η εγκατάσταση της μονάδας και πριν τεθεί σε λειτουργία, είναι απαραίτητο να γεμίσει με νερό. Σε καμμιά περίπτωση δεν πρέπει να γίνει παροχή ρεύματος πρωτού γεμίσει η μονάδα με νερό.

Λιποσυλλέκτης Greece Guardian

Το σύστημα αποχέτευσης του Γερμανικού οίκου DALLMER, περιλαμβάνει βαλβίδες αντεπιστροφής, σιφόνια πλυντηρίου, σιφόνια ντουζιέρας, σιφόνια δαπέδου-μπάνιου, σιφόνια νιπτήρα και νεροχύτη, απορροές ταράτσας-μπαλκονιών καθώς και άλλα υλικά τα οποία βρίσκουν εφαρμογή σε όλα τα δίκτυα αποχέτευσης των σύγχρονων κτιριακών εγκαταστάσεων.
Επεκτάσεις και σχαράκια, αυλάκια απορροής για ντουζιέρες και καλύμματα για αυλάκια, τάπες καθαρισμού και σύνδεσμοι συμπληρώνουν όλα τα απαραίτητα εξαρτήματα που απαιτούνται για την εγκατάσταση.
Dallmer

Ο Grease Guardian μπορεί να εγκατασταθεί εύκολα, οπουδήποτε. Οι μικρότεροι σε μέγεθος εγκαθίστανται κατ' ευθείαν κάτω από τους νεροχύτες, ή σε άλλα σημεία της κουζίνας. Χρησιμοποιούνται επίσης και σε χώρους επεξεργασίας τροφίμων ή βιομηχανίες όπου υπάρχει ειδικός εξοπλισμός. Οι μεγαλύτεροι, σχεδιασμένοι να δέχονται μεγάλες ποσότητες και υψηλες ροές, μπορούν να τοποθετηθούν και σε εξωτερικό χώρο. Όλα τα συστήματα είναι σχεδιασμένα για εύκολη συντήρηση και λειτουργία από μη εκπαιδευμένο προσωπικό και χρειάζονται μόνο απλή καθημερινή φροντίδα, για να αποδίδουν το μέγιστο των δυνατοτήτων τους.Grease Guardian είναι σχεδιασμένος να προσφέρει την μέγιστη ευελιξία στην εγκατάσταση. Ο ηλεκτρικός θερμαντήρας, ο μηχανισμός και ο σωλήνας εξόδου, μπορούν να τοποθετηθούν σε οποιαδήποτε από τις δύο πλευρές της μονάδας.

Αυτόματος λιποσυλλέκτης Grease Guardian - περιγραφή συστήματος

Ο αυτόματος λιποσυλλέκτης Grease Guardian της FM Environmental είναι ένα πλήρες σύστημα, σχεδιασμένο να διαχωρίζει αυτόματα τα λίπη και έλεα που επιπλέουν στο νερό, που προέρχονται από τον νεροχύτη.

Τα διαχωρισμένα λίπη παγιδεύονται μέσα σε ένα θάλαμο από ανοξείδωτο ατσάλι και αφαιρούνται αυτόματα από το σύστημα.

Μόνο το καθαρό νερό επιτρέπεται να περάσει στην αποχέτευση. Ο αυτόματος λιποσυλλέκτης Grease Guardian έχει πολλές εφαρμογές σε εστιατόρια, χώρους επεξεργασίας τροφίμων, αλλά και σε βιομηχανίες.

Όπως πολλοί υπεύθυνοι κουζινών γνωρίζουν, η συσσώρευση λίπους στις αποχετεύσεις ενός κτηρίου, είναι η κύρια αιτία που προκαλεί τη φραγή τους.

Αυτά τα προβλήματα θέτουν σε κίνδυνο την καθημερινή λειτουργία της κουζίνας και προκαλούν κινδύνους για την ασφάλεια του κτηρίου και την υγεία. Με την σωστή εγκατάσταση ενός αυτόματου λιποσυλλέκτη Grease Guardian αυτά τα προβλήματα μπορούν να εκλείψουν. Το αποτέλεσμα είναι, ότι ελαχιστοποιείται ο χρόνος που δεν λειτουργεί η κουζίνα. Η χρήση του Grease Guardianσημαίνει λιγότερο ή καθόλου έξοδα αποφράξεων, λόγω της αφαίρεσης του λίπους. Επίσης, τα έξοδα άντλησης και απομάκρυνσης του διαχωρισμένου λίπους σε σχέση με αυτά που υπάρχουν σε άλλους λιποσυλλέκτες, είναι μηδαμινά. Τα διαχωρισμένα λιπή και έλαια δεν περιέχουν νερό και μπορούν να μεταπωληθούν για άλλες νόμιμες χρήσεις.

Αυτόματος λιποσυλλέκτης Grease Guardian
